erstellt  17.05.2014

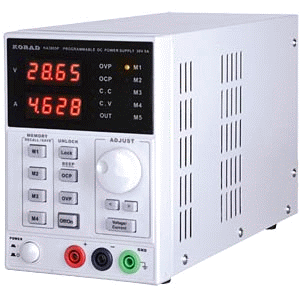

 Netzgerät KA 3005 D


Das KA3005D ist ein hochwertiges Labornetzgerät für den Konstantspannungs- und Konstantstrombetrieb.
Es verfügt über eine fein einstellbare Strom- und Spannungseinstellung, getrennte Anzeigen für Ausgangsstrom-/Ausgangsspannung,
 5 Speicher für schnell abrufbare Strom-/Spannungseinstellungen sowie Schutzeinrichtungen gegen Überspannung und Überstrom.

Negativ
  • Aufgefallen aber nicht  problematisch, die Bedientasten sind im Verhältnis zur Displayanzeige nicht logisch angeordnet.
  • Der interne Lüfter läuft schon auch wenn keine Belastung vorhanden ist, auch eine Temperaturregelung wäre nicht schlecht gewesen,
  •  weil der Lüfter so ständig läuft und nicht gerade wenig Geräusche macht.
  • Leider kein Schaltplan verfügbar.

Positiv
  • Sehr saubere und Ordentliche Verarbeitung auch im inneren des Gerätes



Fazit
  • Bis auf das Lüftergeräusch , bis zum heutigen Tag keine Negativen Dinge aufgefallen
Nachtrag vom 06.07.2014:
Nachdem versucht wurde mit dem Netzgerät eine Auto Batterie zu laden, und diese versehentlich falsch gepolt angeschlossen wurde,
wurde die Endstufe ziemlich heiß obwohl der Ausgang abgeschaltet wurde.
Als Ursache stellte sich dann eine Defekte Diode ( 1N5408) heraus die sich direkt neben den Shunt befindet,
nach Austausch dieser Diode funktionierte wieder alles einwandfrei.

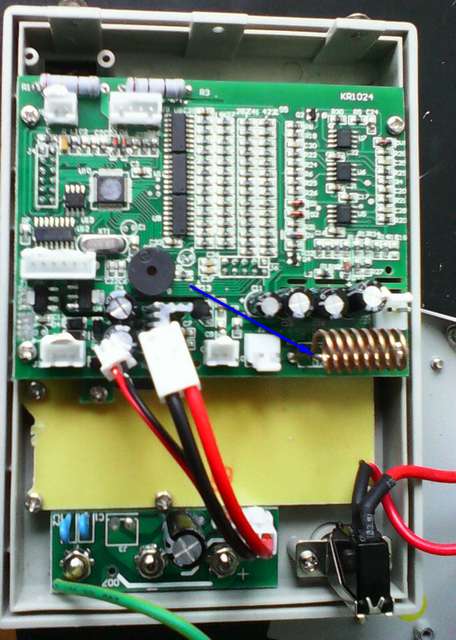

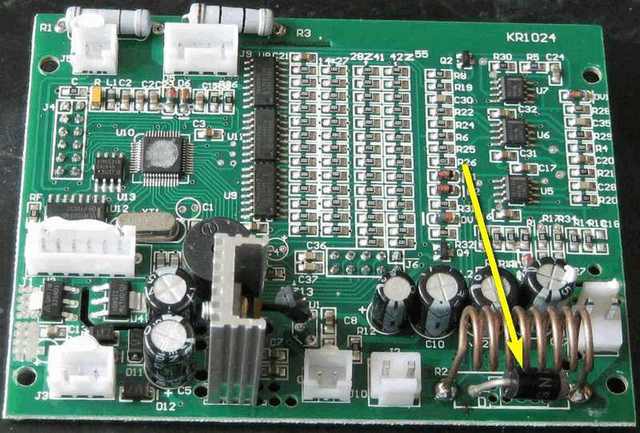

Die Diode befindet sich unter der Shunt (Spirale) direkt auf der Rückseite der Bedienertafel.
(siehe Makierung)

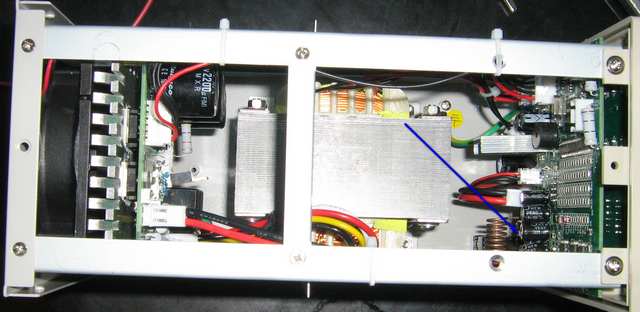

Hier als Ansicht von oben

Copyright by Manfred Schrod 2009
Aktualisiert 06.07.2014
