Benutzt wird es von mir seit 2025.
Was mir als erstes positiv aufgefallen ist, sind die BNC Buchsen die nicht wie sonst üblich unter den Bedienelementen sondern
unter dem Bildschirm angebracht sind.
Weil bei den üblichen Platzierungen unterhalb der Bedienelemente man beim Verstellen einiger Regler immer mal wieder mit den
BNC Buchsen in Konflikt kommt.
Aber dies ist nur ein allgemeines grundsätzliche Problem was man bei ca. 90% aller Oszilloskope beanstanden kann.
Was mir gleich aufgefallen ist, es liegt kein Handbuch bei , nur eine Quick Anleitung ( deutsch) .
Es lässt sich aber eine im Netz als PDF in Englische Sprache finden.
Außerdem enthält das Oszilloskop eine interne Hilfe-Datei allerdings auch in Englisch.
Die Start Zeit beträgt ca. 129 Sekunden.
Standby = 4 Watt - Power Faktor 0,5
Betrieb = 49 Watt - Power Faktor 0,67
Beim Kauf wurde auch die Option Bandbreite auf 200 MHz und der interne Frequenz Generator mit gewählt.
Dazu wurden dann auch gleich die beiden Zertifikate mit Codes geliefert.
Beim Eingeben der beiden Code Nummern wurde nur die des internen Frequenzgenerator frei geschaltet,
den Code für ein Upgrade von 100 MHz auf 200 MHz wurde nicht akzeptiert.
Ich bekam aber reibungslos in kurzer Zeit einen Ersatz Code zugeschickt der dann anstandslos funktionierte.
Das Gerät kann über Bedientasten und Touch Bildschirm bedient werden , eine Bedienung nur über Tasten ist aber leider
nicht möglich.
Es wird aber ohne Probleme eine USB Maus akzeptiert.
Ob man alle Funktionen nur mit der Maus erledigen kann wurde noch nicht getestet.

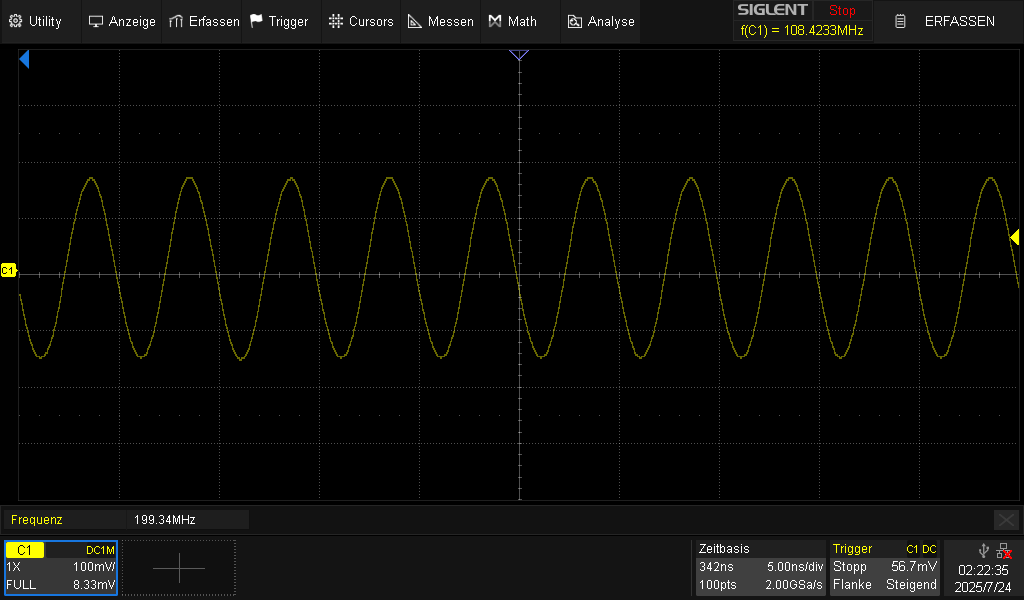

stelle ist das angezeigte
Signal OK .
Wenn ich aber erst den"Single " Modus aktiviere und anschließend das gleiche Signal anlege bekomme ich ein stark verfälschtes Signal angezeigt.
Ob das auch bei anderen Frequenzen der Fall ist hab ich nicht getestet.
Sind zum Beispiel 2 Kanäle aktiviert und der Trigger auf Kanal zwei eingestellt ,und wird dann im Nachgang der Kanal 2 deaktiviert ist
es leider nicht so das der Trigger, was ja Sinn machen würde automatisch auf den einzig verbleibenden aktiven Kanal übergeht.
Nein, der muss dann extra wieder auf Kanal 1 aktiviert werden.
Wenn ein Signal auf den Maximalen Spannungswert eingestellt ist, lässt sich der Offset nicht mehr anpassen.
Wenn man es weiß ist dies kein Problem, aber dazu musste es erste einmal heraus gefunden werden!
Dort findet sich unter der Option "Print" eine Auswahl mit welcher Endung das aktuelle Bild abgespeichert werden kann.
Standardmäßig ist die Option " PNG" ausgewählt.
Stelle ich die Funktion auf " BMP" um verliert sich diese Einstellung beim nächsten Start und muss immer wiederholt ausgewählt werden.
Es ist nicht sonderlich störend , hätte aber leicht über ein Update behoben werden können.
Nach der Nutzung der Funktion "Single" kommt es hin und wieder vor das die Taste "Auto" nicht mehr reagiert.
Die Taste hat dann weder eine Funktion noch leuchtet die dafür zuständige Led .
Auch eine Neu Start des Oszilloskop nützte dann nicht mehr , erst nachdem die Taste "Default" gedrückt wurde lies sich auch die Automatik Funktion wieder nutzen.
| Positiv |
Negativ |
| Quick Anleitung , kaum zu gebrauchen, Handbuch fehlt komplett |
|
| Trigger Problem bei hoher Frequenz im Single Modus Fehlerhaft |
|
Mein Gerät hat 1.6.2R4
Betriebssoftware V.5.4.0 vom 28.08.2024
