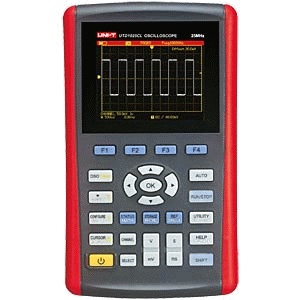

Kanäle: 1
Bandbreite: 25 MHz
Abtastrate: 200 MS/s Real Time
Anstiegszeit: 14 ns
Speichertiefe: 12 kpts
Vertikale Empfindlichkeit: 5 mV/div ~ 20 V/div
Horizontale Zeitbasis: 10 ns/div ~ 50 s/div
Speicherform: Bitmap, Setup, Wellenform
Trigger Modus: Edge, Pulse, Video, Slope
Schnittstelle: Mini-USB
Digital-Multimeter:
Display: 4000 Counts
Spannung, DC: 400mV / 4V / 40V /400V ±(1%+ 5)
Spannung, AC: 400mV / 4V / 40V /400V ±(1,2%+ 5)
Strom, DC: 400µA / 4000µA ±(1,2%+ 5)
40mA / 4000mA ±(1%+ 5)
10A ±(1,5%+ 5)
Strom, AC: 400µA / 4000µA ±(2%+ 5)
40mA / 4000mA ±(1,5%+ 5)
10A ±(5%+ 5)
Widerstand: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm ±(1,2%+ 5)
40 MOhm ±(1,5%+ 5)
Kapazität:
Stromversorgung:integriertes Akkupack incl. Ladenetzteil
LCD Display: 3,5" Full Color Display (320x240 Pixel)
Lieferumfang: Handheld Oszilloskop, DC Adapter, Messleitungen, Tastkopf (1:1 / 10:1), 10A Stromteiler,
Netzkabel, Netzteill, Akkupack, USB-Kabel, Software, Transport-/Aufbewahrungstasche,
Bedienungsanleitung (deutsch, englisch)
Zum Gerät gehört eine Tasche mit zwei Reißverschlüsse die solide verarbeitet wurde.
Bedienungsanleitung von UNI-T liegt nur in Englischer Sprache vor jedoch liegt ein Kurzhandbuch von Reichelt in Deutscher Fassung bei.
Die Anleitung von Reichelt ist sehr verständlich gehalten, dadurch konnte innerhalb von ca. 1 Stunde die wichtigsten Funktionen getestet werden.
Also zuerst mal das Gerät nach Anweisung im Handbuch aufgeladen und dabei gleich festgestellt das dass Ladegerät eine Kontroll Led aufweist die obwohl
sie beim Laden leuchtet kaum zu erkennen ist.
Bedienungsanleitung durchgelesen und Schritt für Schritt alles ausgetestet, nach diesem Handbuch war es kein Problem das Gerät zu bedienen.
Bei der Triggerung unter 5 Hz , scheint das Gerät wohl Probleme zu haben, hab es noch nicht geschafft ein Sauberes Rechtecksignal unter 5 HZ zum stehen zu bewegen.
Das externe Ladegerät ist von schlechter Qualität , Ledleuchte fast nicht zu erkennen ob sie leuchtet oder nicht,
das Kaltgeräteanschlußkabel ist so sperrig das man es fast nicht ordentlich einpacken und genauso schlecht entpacken kann,
mag mir gar nicht vorstellen wenn ich das bei Temperaturen unter 20°C machen muss.
Das Messgerät dünstet etwas aus , kann man aber mit Leben
Mir ist aufgefallen das schon mehrmals wenn die Batterie Anzeige noch ca. 3/4 Voll anzeigte das Gerät plötzlich abschaltet.
Als Nachteil empfinde ich auch das sich das Display in seiner Helligkeit nicht einstellen lässt, auch ist kein Bildschirmschoner integriert.
Ladegerät Anschlusskabel sperrig.
Leider lässt sich das Display in seiner Helligkeit nicht ändern.
Gerät schaltet ab , obwohl Batterie Anzeige noch ca 60-75 % anzeigte
Um an die interne Sicherung zu gelangen muss man erst den Akku losschrauben und entfernen, dann noch den rückseitigen Deckel abschrauben
( 4 Schrauben) und noch ein Entstörblech mit zwei dafür vorgesehene Schrauben lösen und dann entfernen.
Fazit
Alles in allem ein zum Preis angemessenes MessgerätDer Strombereich ist mit einer Gerätesicherung 6 X 32 500mA abgesichert, die aber schon einige male defekt war,
leider muss zum wechseln erst der Akku entfernt werden dann noch den kompletten Deckel mit 4 Schrauben lösen und entfernen,
dann noch 2 Schrauben eines Abschirmbleches lösen um auch selbiges zu entfernen, erst dann ist die Sicherung zugänglich.
Etwas Umständlich wie ich meine !
Sonst bin ich sehr zufrieden mit dem Gerät
Original Software läuft nicht unter Windows 10 fehlt wohl der Treiber
Die am 08.12,2021 bei UNI-Trend.com herunter geladene Analyse Software läuft auch nicht, verlangt einen Treiber von LabView
