Widerstand berechnen
Warum schaltet man Widerstände parallel ?
Widerstände werden nach einer bestimmten Norm hergestellt, das bedeutet das es sie nur in bestimmte Werte gibt.
Da bei elektronischen Berechnungen aber fast nie Werte herauskommen die so auch in der Normen reihe
 vorhanden sind, muss oft  improvisiert werden.
Dazu gibt es die Möglichkeiten Widerstände in Reihe zu schalten und sie so zu kombinieren das der für uns
günstigste Wert dabei herauskommt.
Oder aber auch diese Widerstände einfach parallel zu schalten.
Bei der Reihenschaltung ist es relativ einfach, es addieren sich in diesem Fall nur die Werte der einzelnen Widerstände.
Bei der Parallelschaltung muss man dafür allerdings ein wenig rechnen.

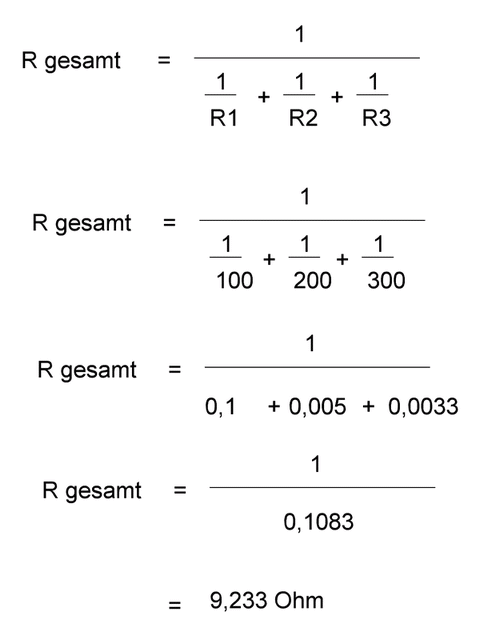

Im Bild 1. sehen wir eine Rechnung für drei Parallel geschaltete Widerstände mit folgenden Werte ,einmal 100 Ohm
, einmal 200 Ohm und einmal 300 Ohm.
Bei der Parallelschaltung einzelner Widerstände kann man sich den Grundsatz merken das nach dem parallel
schalten mehrere Widerstände der Ersatz-Widerstand stets kleiner oder gleich des kleinsten vorkommenden
Widerstandes darstellt.

Außerdem noch den Grundsatz das wenn nur zwei Widerstände mit gleichen Werten parallel geschaltet
werden ,der Ersatz-Widerstand stets halb so groß ist.

Also wenn beispielsweise zwei 100 Ohm Widerstände parallel geschaltet werden ist der Ersatz Widerstand 50 Ohm.

Bild 1

Hat man einen einzel Widerstand und den gesamt Widerstand, lässt sich natürlich auch ein einzel Widerstand
folgender maßen berechnen.
