erstellt 15.03.2009
Datenlogger
Ziel ist es, einen Datenlogger zu entwickeln, der in der Programmiersprache Bascom ( ähnlich Basic) zu Programmieren ist , weil der Compiler
(Compiler = der das Programm in eine für den Mikrocontroller passende Sprache übersetzt) dazu bis zu einer bestimmten Programmgröße kostenlos ist
Der Datenlogger, sollte für verschiedene Zwecke nutzbar sein , beispielsweise um Spannungsmessungen in Langzeitverfahren zu bewerkstelligen, oder auch um
Schaltzustände von Elektronischen oder Mechanischen Schaltern zu überwachen. Aber hier ist der Fantasie eigentlich keine Grenzen gesetzt.
Hardware

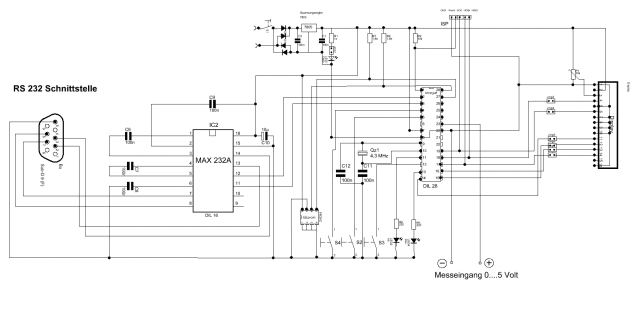

Zuerst einmal zur Hardware, die Schaltung besteht in der Hauptsache aus einem Atmega 8 (Mikroprozessor) und ein Serielles EEprom als Speicherbaustein , dazu noch einige andere diversen Kleinigkeiten .
Die Schaltung beinhaltet zwei Taster die beide mehrfach genutzt werden. Ein IC Max 232 , der die Schnittstelle zum PC herstellt um die später ausgelesenen Daten am PC weiter zu bearbeiten , oder sie evtl grafisch sichtbar zu machen . Ein Display mit 2 mal 16 Zeichen, um die Uhrzeit anzuzeigen und einzustellen.Ein Netzteil welches aber zum späteren Zeitpunkt durch eine Batterie ersetzt werden soll. Den Prozessor dessen Takt mit einem Quarz von ca 3,6 Mhz erzeugt wird. Und der Programmierschnittstelle über der die Software in den Prozessor gelangt.

Vergrößern hier:
Schaltplan hier laden
Stückliste

C1 = 100n
C2 = 100n
C6 = 100n
C7 = 100n
C8 = 100n
C9 = 100n
C10 = 10µ
C11 = 100n
C12 = 100n

LCD Display = 2X16 Zeichen

Qz1 = 3,686400

Spannungsregler = 7805

 Prozessor = Atmega 8
Bu = Sub-D 9 (F)
IC2 = DIL 16

Jmp1 = Jumper
Jmp2 = Jumper
Jmp3 = Jumper
Jmp4 = Jumper
Jmp5 = Jumper
Jmp6 = Jumper
Jmp7 = Jumper

R1 = 1k
R2 = 10k
R5 = 220
R6 = 220

D2 = 1N4148
D3 = 1N4148
D4 = 1N4148

LED1 = Gelb
LED2 = Blau
LED4 = Rot

P1 = 10k

S1 = Kippschalter
S2 = Druckschalter
S3 = Druckschalter
Datenlogger 3C Datum 03.08.2008 by Ms
F U N K T I O N

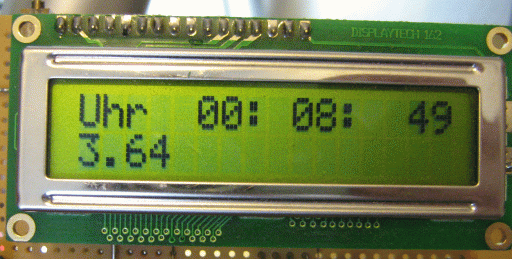

Nach dem einschalten wird die Uhrzeit angezeigt beginnend bei 00:00:00.
Mit dem Linken Taster hat man die Möglichkeit die Stunden, und mit dem Rechten Taster die Minuten zu erhöhen, um damit die ungefähre Zeit einzustellen.
Sekunden können nicht eingestellt werden, weil diese Genauigkeit hier nicht gefordert wird.
Mit der Dritten Taste können wir das Ende der Eingabe quittieren .
Im anschließenden Menü kann die Messzeit ( Messzyklus) in Sekunden angegeben werden linke Taste erhöht die Zeit, rechte Taste verringert die Zeit.
Anschließend muss mit dritten Taste quittiert werden.
Es erfolgt für kurze Zeit die Anzeige der kompletten Messzeit in Stunden abhängig davon wie groß der Speicher ist- wie groß der Messzyklus ist und wie viele Werte pro Messung geschrieben werden sollen.
In diesem Beispiel werden 5 Werte gespeichert, davon sind

1. Wert sind die Stunden
2. Wert sind die Minuten
3. Wert sind die Sekunden
4. Wert oberer Teil der Spannungsmessung
5. Wert unterer Teil der Spannungsmessung
Sollte die Messzeiteingabe den Wert Null haben, und wird dann mit der Rechten Taste quittiert, dann wird der Komplette Speicher ausgelesen.

Der Timer wird auf einen bestimmten Wert voreingestellt Um auf eine 1 Hz Zeitbasis zu kommen.
Dazu wird erst einmal die Frequenz des Quarz durch 1024 geteilt ist in diesem Fall 3600. Dieser Wert wird vom höchsten Zählwert subtrahiert ,
also 1024 minus 3600 bleibt 61935 übrig.
Dieser Wert wird voreingestellt
Pinbelegung Display an folgenden Ports:
Enable = Port B.5 RS = Port B.4 DB7 = Port B.3 DB6 = Port B.2 DB5 = Port B.1 DB4 = Port B.0 Taster an Port D.2 Links Taster an Port D.3
Rechts Taster an Port D.6 Bestätigen Led an Port D.5 Rot oder Ton Led an Port D.7 Blau

Konfiguration des Prozessors
49 $baud = 9600 RS232 Dateübetrasgungsrate
50 $regfile "m8def.dat" 'Definiert den Atmega als Atmega 8
51 $crystal = 3686400 Gibt die Quarzfrequenz an in Herz
52 Config Lcd = 16 * 2 definiert das LCD Display in Art und Größe
54 Config Lcdpin = Pin , Db4 = Portb.0 , Db5 = Portb.1 , Db6 = Portb.2 , Db7 = Portb.3 , Rs = Portb.4 , E = Portb.5 Pinbelegung für LCD
Konfiguration der Portanschlüsse für EEprom
60 Config Sda = Portc.4 I2C Datenleitung
61 Config Scl = Portc.5 I2C Taktleitung
Variable zuständig für die Analogeingangs Abfrage
64 Dim Volt0 As Word
65 Dim Volt01 As Single
66 Dim Volt1 As String * 10
67 Dim Volt11 As String * 10
68 Dim V1 As Long At $95 Analogwert ab Adresse 95 ablegen
69 Dim V2 As Byte At $95 Overlay erste Byte aus V1 ab Adresse 95 auslesen
70 Dim V3 As Byte At $96 Overlay zweite Byte aus V3 ab Adresse 96 auslesen
71 Dim X1 As Word
72 Dim X2 As Word
73 Dim Y1 As Long At $100
74 Dim Y2 As Byte At $100 Overlay
75 Dim Y3 As Byte At $101 Overlay
76 Dim X3 As Word
77 Dim X4 As Word
78 Dim X5 As Single
79 Dim X55 As String * 10
Variable für Eingabe der Zeit für den Messintervall
82 Dim M As Word
83 Dim Takt As Word
84 Dim K As Word ' Für Restanzeige der Messzeit
Analogeingang ADC0 aktivieren
88 Config Adc = Single , Prescaler = Auto , Reference = Avcc
89 Start Adc
Deklarieren der Variablen für die Uhr
93 Dim Sekunde As Word 'Variable in der Sekunden gespeichert werden
94 Dim Minute As Word 'Variable in der Minuten gespeichert werden
95 Dim Stunde As Word 'Variable in der Stunden gespeichert werden
101 Dim Stunde_format As String * 2 Wird benötigt für die Formatumwandlung, dass Stunden,Minuten, Sekundenjeweils mit Zwei stellen angezeigt wird , auch wenn der Wert unter 10 ist Variable für die Konvertierung der Uhrzeit für die aus dem EEprom gelesen wird
102 Dim Minute_format As String * 2
103 Dim Sekunde_format As String * 2
104 Dim Form As String * 2
106 Dim W As Word
107 Dim V As Word
108 Dim U As Word
109 Dim T As Word
110 Dim S As Word
111 Dim R As Word
Variable für EEprom speichern und auslesen
114 Dim Lesen As Byte Die Adresse mus als Word Variable angesprochen werden (Word=16bit)= 0...65535 Damit kann ein EEprom mit 256kbit (24c256) angesprochen werden,der hier Benutzte EEprom Baustein ( 24c64) benötigt 8192 Adressen .Adresse besteht aus 16 bit und wird auf Speicherplatz 160 abgelegt, dann wird die Adresse aufgeteilt in ersten 8 bit also von rechts lesen = Lowbyte und die zweiten 8 Bit als Highbyte
123 Dim Adresse As Word At $160
124 Dim Low_adresse As Byte At $160 Overlay
125 Dim High_adresse As Byte At $161 Overlay
Zum Auslesen der 5 gespeicherten Werte des Eeproms
129 Dim Lese_sekunde As Byte
130 Dim Lese_minute As Byte
131 Dim Lese_stunde As Byte
132 Dim Lese_volt_low As Byte
133 Dim Lese_volt_high As Byte -
138 Ddrd = &B10100000 Port d.5 und d.7 als Ausgang,alle anderen als Eingang definieren
140 Portd = &B01001100 PullUp von Portd.2 und Portd.3 und Portd.6 aktivieren
142 Config Timer1 = Timer , Prescale = 1024 Bestimmt das Timer 1 verwendet wird und teilt Takt durch 1024
144 Enable Timer1 startet Timer 1
145 On Timer1 Test Hier wird dem Timer gesagt das er zum Programmpunkt "Test" springen soll wenn der Timer einen Überlauf meldet
147 Enable Interrupts Hier wird der Interuppt aktiviert
148 Timer1 = 61935 Voreinstellung des Timers
161 Do Schleife um die Uhrzeit einzustellen
163 Cls
164 Lcd "Uhr einstellen ?"
165 Print "Bitte Uhr stellen"
166 Print " Aktuelle Zeit ist :" ; Stunde ; ":" ; Minute ; ":" ; Sekunde
167 Locate 2 , 1
Berechnung der Zeit aus dem Systemtakt
169 If Sekunde > 59 Then Incr Minute
170 If Sekunde > 59 Then Sekunde = 0
171 If Minute > 59 Then Incr Stunde
172 If Minute > 59 Then Minute = 0
173 If Stunde > 23 Then Stunde = 0
174 Lcd "Zeit " ; Stunde ; ":" ; Minute ; ":" ; Sekunde
175 Waitms 300
177 If Pind.2 = 0 Then
178 Waitms 30
179 If Pind.2 = 0 Then
180 Incr Stunde
181 If Pind.2 = 0 Then Portd.7 = 1
183 Waitms 30
184 Portd.7 = 0
185 End If
186 End If
189 If Pind.3 = 0 Then
190 Waitms 30
191 If Pind.3 = 0 Then
192 Incr Minute
193 If Pind.3 = 0 Then Portd.7 = 1
195 Waitms 20
197 Portd.7 = 0
198 End If
200 End If
202 If Pind.6 = 0 Then
203 Waitms 30
204 If Pind.6 = 0 Then
205 Portd.7 = 1
206 Waitms 20
207 Portd.7 = 0
209 If Pind.6 = 0 Then
211 Exit Do
212 End If
214 End If
215 End If
216 Loop
Abfrage über Speicherintervall und ob ausgelesen werden soll
223 Wait 1 Pause damit Tastedruck aus der vorangegangene Schleife nicht auch in dieser Schleife wirksam wird
224 Do
225 Cls
227 Lcd "Messintervall ?"
228 Locate 2 , 1
229 Lcd "+"
230 Locate 2 , 13
231 Lcd "-"
232 Locate 2 , 3
233 Lcd M
234 Locate 2 , 9
235 Lcd "Sek."
236 Cursor Off Noblink
237 Waitms 300
239 If Pind.2 = 0 Then
240 Waitms 30
241 If Pind.2 = 0 Then
242 Incr M
243 If Pind.2 = 0 Then Portd.7 = 1
244 Waitms 20
245 Portd.7 = 0
246 End If
247 End If
250 If Pind.3 = 0 Then
251 Waitms 30
252 If Pind.3 = 0 Then
253 Decr M
254 If Pind.3 = 0 Then Portd.7 = 1
255 Waitms 20
257 Portd.7 = 0
258 End If
259 End If
263 If Pind.6 = 0 Then
264 Waitms 30
265 If Pind.6 = 0 Then
266 Portd.7 = 1
267 Waitms 20
268 Portd.7 = 0
270 If Pind.6 = 0 And M = 0 Then
271 Gosub Lese_eeprom
272 Else
273 Exit Do
275 End If
277 End If
278 End If
280 Loop
283 Cls
284 Locate 1 , 1
285 Lcd "Speicherzeit ges."
286 K = 8192 \ 5 Wert 8192 sind die Speicheradrssen beim 24C64
287 K = K * M M ist die eigegebene Messzeit in Sekunden
288 K = K \ 360 360 rechnet von Sekunden in Minuten um
290 Locate 2 , 1
291 Lcd K ; " Stunden"
293 Wait 4
Anfang des Hauptprogramms
296 Do
298 If Takt > M Then Takt = 0
300 If M = Takt Then Gosub Schreib_eeprom
301 Print " Takt " ; Takt
303 Print " M " ; M
304 Waitms 50
Berechnung der Zeit aus dem Systemtakt
310 If Sekunde > 59 Then Incr Minute
311 If Sekunde > 59 Then Sekunde = 0
312 If Minute > 59 Then Incr Stunde
313 If Minute > 59 Then Minute = 0
314 If Stunde > 23 Then Stunde = 0
Berechnung Analogeingang
319 V1 = Getadc(0) Analogeingang wird abgefragt mit V1 dann aufgeteilt in das untere Byte V2 und das Obere Byte V3
320 Cls
321 Locate 1 , 1
322 Lcd "Zeit " ; Stunde ; ":" ; Minute ; ":" ; Sekunde
323 Print Stunde_format ; ":" ; Minute_format ; ":" ; Sekunde_format
324 Print " Aktuelle Zeit ist :" ; Stunde ; ":" ; Minute ; ":" ; Sekunde
325 Waitms 50
332 Loop
334 End Hauptprogramm Ende
Eeprom Speichern
343 Schreib_eeprom: Hierhin wird von Gosub aus gesprungen
344 Cls ' Display löschen
345 Lcd " Schreibe im " ' Ausgabe auf Display
346 Locate 2 , 1 ' Position auf Display
347 Lcd " EEprom"
348 Incr Adresse
349 If Adresse > 8192 Then Goto Ende
353 Print " Speicher ins EEprom " ' Ausgabe auf Monitor
358 Portd.7 = 1 ' Blaue Led einschalten
360 I2cstart
361 I2cwbyte &HA0
362 I2cwbyte High_adresse
363 I2cwbyte Low_adresse
364 I2cwbyte Stunde ' Stunden in den Speicher schreiben
365 I2cstop
366 Waitms 30
367 Print "Speicher auf Adresse " ; Adresse
368 Print " Stunden" ; Stunde
370 Portd.7 = 0 ' Blaue Led ausschalten
372 Waitms 200 'Pause zum Testen
Zweiter Wert ( Minuten ) ins EEprom abspeichern
378 Portd.7 = 1 ' Blaue Led einschalten
380 Incr Adresse ' Adresse um eins erhöhen
381 I2cstart
382 I2cwbyte &HA0
383 I2cwbyte High_adresse
384 I2cwbyte Low_adresse
385 I2cwbyte Minute ' Minuten in den Speicher schreiben
386 I2cstop
387 Waitms 30
388 Print "Speicher auf Adresse " ; Adresse
389 Print " Minuten" ; Minute
390 Portd.7 = 0 ' Blaue Led ausschalten
391 Waitms 200 ' Pause zum Testen
Dritter Wert ( Sekunden ) im EEprom speichen
396 Portd.7 = 1 ' Blaue Led einschalten
397 Incr Adresse ' Adresse um eins erhöhen
398 I2cstart
399 I2cwbyte &HA0
400 I2cwbyte High_adresse
401 I2cwbyte Low_adresse
402 I2cwbyte Sekunde ' Sekunden in den Speicher schreiben
403 I2cstop
404 Waitms 30
405 Print "Speicher auf Adresse " ; Adresse
406 Print "Sekunden" ; Sekunde
407 Portd.7 = 0 ' Blaue Led ausschalten
408 Waitms 200 'Pause zum Testen
Vierter Wert ( Unteres Byte der Analogen Spannungsmessung) im Eeprom speichern
413 Portd.7 = 1
414 Incr Adresse ' Adresse um eins erhöhen
415 I2cstart
416 I2cwbyte &HA0
417 I2cwbyte High_adresse
418 I2cwbyte Low_adresse
419 I2cwbyte V2 ' Untere Byte des Analogwertes in speicher schreiben
420 I2cstop
421 Waitms 30
422 Print "Speicher auf Adresse " ; Adresse
423 Print " unterer Bitwert" ; V2
424 Portd.7 = 0
425 Waitms 200
Fünfter Wert ( Oberes Byte des Analogen Spannungsmessung) im Eeprom speichern
430 Portd.7 = 1
431 Incr Adresse
432 I2cstart
433 I2cwbyte &HA0
434 I2cwbyte High_adresse
435 I2cwbyte Low_adresse
436 I2cwbyte V3 'Obere Analogwert speichern
437 I2cstop
438 Waitms 30
439 Print "Speicher auf Adresse " ; Adresse
440 Print " oberer Bitwert " ; V3
441 Portd.7 = 0
442 Waitms 200
444 Return ' Rücksprung zum Ursprung
Eeprom auslesen
453 Lese_eeprom: Sprungadresse für
455 for Adresse=1 to 8192
456 Portd.7=1
458 Print " Lese aus EEprom "
459 I2cstart
460 I2cwbyte &HA0
461 I2cwbyte High_adresse
462 I2cwbyte Low_adresse
463 I2cstop
464 I2cstart
465 I2cwbyte &HA1
466 I2crbyte Lese_stunde , Nack
467 I2cstop
468 Waitms 30
470 Print " Lese ab Adresse " ; Adresse
472 Toggle Portd.5 ' Ton an Portd.5 ausgeben
Lese aus EEprom die Minuten aus
478 Incr Adresse
479 I2cstart
480 I2cwbyte &HA0
481 I2cwbyte High_adresse
482 I2cwbyte Low_adresse
483 I2cstop
484 I2cstart
485 I2cwbyte &HA1
486 I2crbyte Lese_minute , Nack
487 I2cstop
488 Waitms 30
489 Toggle Portd.5
Lese aus EEprom die Sekunden aus
496 Incr Adresse
497 I2cstart
498 I2cwbyte &HA0
499 I2cwbyte High_adresse
500 I2cwbyte Low_adresse
501 I2cstop
502 I2cstart
503 I2cwbyte &HA1
504 I2crbyte Lese_sekunde , Nack
505 I2cstop
506 Waitms 30
509 Toggle Portd.5
Lese aus EEprom die unteren Analogbyte aus
513 Incr Adresse
514 I2cstart
515 I2cwbyte &HA0
516 I2cwbyte High_adresse
517 I2cwbyte Low_adresse
518 I2cstop
519 I2cstart
520 I2cwbyte &HA1
521 I2crbyte Lese_volt_low , Nack
522 I2cstop
523 Waitms 30
525 Toggle Portd.5
lese aus EEprom die obere Analogbyte aus
529 Incr Adresse
530 I2cstart
531 I2cwbyte &HA0
532 I2cwbyte High_adresse
533 I2cwbyte Low_adresse
534 I2cstop
535 I2cstart
536 I2cwbyte &HA1
537 I2crbyte Lese_volt_high , Nack
538 I2cstop
539 Waitms 30
541 Portd.7 = 0
543 Toggle Portd.5
Konvertiert die ausgelesene Uhrzeit in ein 2 stelliges Format
547 Stunde_format = Str(lese_stunde)
548 Stunde_format = Format(stunde_format , "00")
549 Minute_format = Str(lese_minute)
550 Minute_format = Format(minute_format , "00")
551 Sekunde_format = Str(lese_sekunde)
552 Sekunde_format = Format(sekunde_format , "00")
Berechnen der ausgelesenen Bits in Volt
557 X3 = Lese_volt_high * 256
558 X4 = X3 + Lese_volt_low
561 X5 = 5 / 1023
562 X5 = X5 * X4
563 X55=str(X5)
564 X55 = Left(x55 , 4)
565 Print "Zeit";Stunde_format;":";Minute_format;":";Sekunde_format;"";X55;"Volt"
567 Cls
568 Locate 1 , 1
569 Lcd "Lese " ; Stunde_format ; ":" ; Minute_format ; ":" ; Sekunde_format
570 Locate 2 , 1
571 Lcd "Lese," ; " " ; X55 ; "" ; "Volt"
574 Waitms 20
575 Next Adresse
576 Return
Test:Sprungmarke von Timer 1
578 Incr Sekunde ' Zählt Sekunde immer um einen Wert hoch
579 Incr Takt ' Takt für Abfrage Messintervall
580 Timer1 = 61935 ' Timer soll ab 61935 hochzählen
581 Toggle Portd.5 ' Tonausgabe
582 Return
Sprungmarke Programmende bzw. Speicher voll
585 Ende:
586 Cls
587 Lcd " Speicher voll"
589 End

Die komplette Datei kann als Bascom Datei runtergeladen werden
Hier die Basic Datei laden

Um die gespeicherten Daten wieder auszulesen gibt es mehre Möglichkeiten, die einfachste ist wohl über das von Bascom integrierte Terminal Programm, darin hat man die Möglichkeit eine Logdatei mitzuschreiben, wobei die gelesenen Daten in eine einfache Textdatei mit der Endung LOG gespeichert werden,

Auszug aus der Log Datei mitgeschrieben vom Terminalprogramm

Aktuelle Zeit ist :0:0:20
Bitte Uhr stellen
Aktuelle Zeit ist :0:0:20
Zeit 17:15:60 2.37Volt
Zeit 17:16:60 2.31Volt
Zeit 17:17:60 2.30Volt
Zeit 17:18:60 2.30Volt
Zeit 17:20:00 2.29Volt
Zeit 17:21:01 2.28Volt
Zeit 17:22:02 2.28Volt
Zeit 17:23:03 2.26Volt
Zeit 17:24:04 2.26Volt
Zeit 17:25:05 2.29Volt
Zeit 17:26:06 2.28Volt
Zeit 17:27:07 2.28Volt
Zeit 17:28:08 3.35Volt
Zeit 17:29:09 3.34Volt
Zeit 17:30:10 3.34Volt
Zeit 17:31:11 3.34Volt
Zeit 17:32:12 3.33Volt
Zeit 17:33:13 3.32Volt
Zeit 17:34:14 4.86Volt
Zeit 17:35:15 4.85Volt
Zeit 17:36:16 1.85Volt
Zeit 17:37:17 1.79Volt
Zeit 17:38:18 3.01Volt
Zeit 17:39:19 3.00Volt
Zeit 17:40:20 2.98Volt
Zeit 17:41:21 2.97Volt


Mit der etwas abgeänderten Version, soll meine Schaltung bei einem Wechsel an einem bestimmten Digitaleingang ( offen / geschlossen) diesen Wechsel , mit der passenden Uhrzeit im EEprom speichern.
  Aktualisiert 28.01.2019
Copyright by Ms 2009
