Sicherungen
Funktionsweise von Schmelzsicherungen
Sicherungsautomaten
Diazed
Neozed
NH
Kennzeichnungen
Farbkennzeichnung
Gerätesicherungen
Charakteristik
Maximale zulässige Abschaltzeiten
Diazed

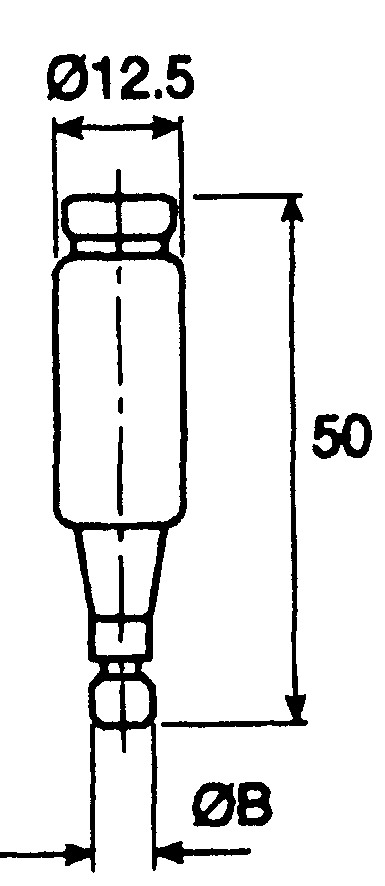

Diazed Größe I

1A
2A
4 A
6 A
10 A
16 A
20A
25A

Ø B

6
6
6
6
8
10
12
14

Diazed Sicherungen in der Größe DI gibt es in den Werten von 2 bis 25 Ampere.

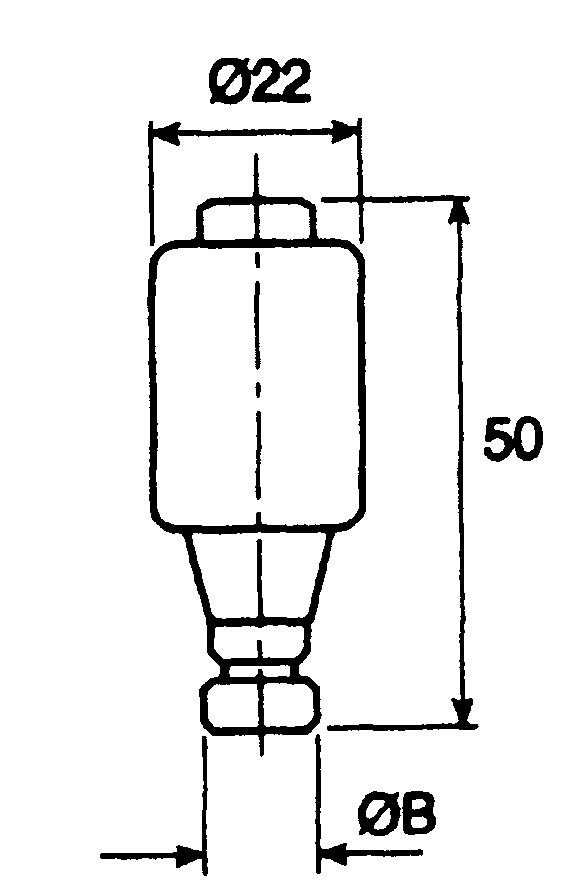

Diazed Größe II

2A
4A
6A
10A
16A
20A
25A

Ø B

6
6
6
8
10
12
14

Diazed Sicherungen in der Größe DII gibt es in den Werten von 2 bis 25 Ampere.

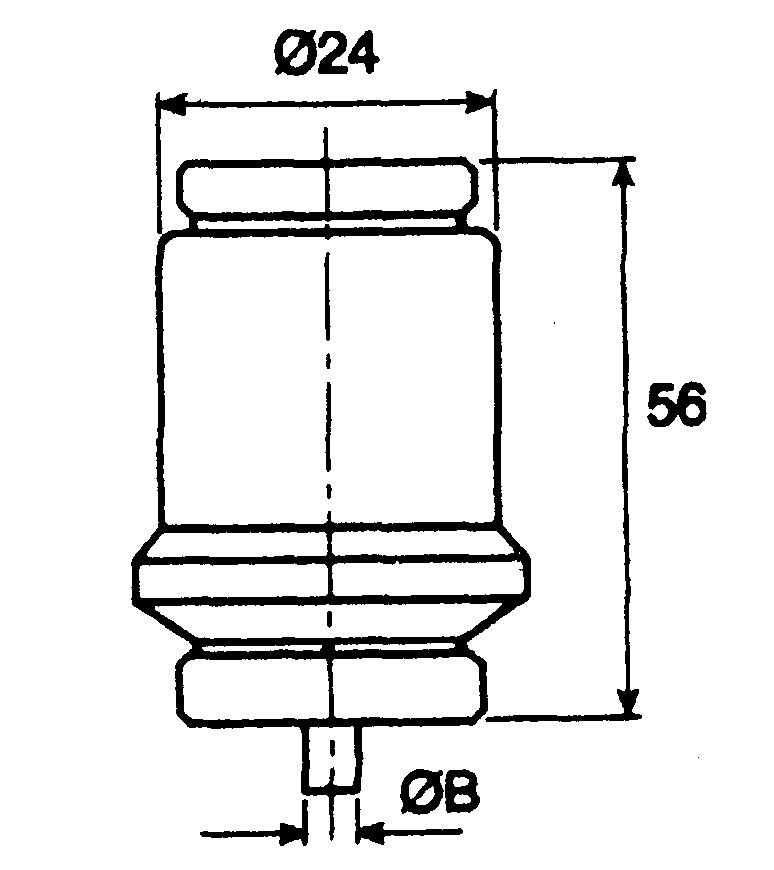

Diazed Größe III

35A
50A
63A



Ø B

16
18
20

Diazed Sicherungen in der Größe DIII gibt es in den Werten von 35 bis 63 Ampere.
Neozed
  Neozed Sicherungen in der Größe D0I gibt es in den Werten von 2 bis 16 Ampere.

  Neozed Sicherungen in der Größe D0II gibt es in den Werten von 20 bis 63 Ampere.
Kennzeichnungen
Bez
gl/gG Allgemeine Anwendungen-Ohmische Lasten (kurze Ausschaltzeit)
Die Kennlinie gL (gG) ist trägflink, d. h. bei niedrigen Kurzschlussströmen träge und bei hohen flink.
Die Kennzeichnung mit dem Schneckensymbol wurde für gL D-Sicherungen noch für Jahrzehnte beibehalten.
aM Motor Lasten-Induktive Lasten ( längere Auslösezeit)
gTr Transformatoren und hohe Induktive Lasten
gF/gTF Hohe Spannungen 750-1000 Volt
aR/gR Hohe Abschaltgeschwindigkeit -Halbleiter usw
ar Teilbereichschutz (Kurzschluß )
gR Ganzbereichschutz (Kurzschluß und Überlast)
gB Spezialanwendung z.B. Bergbau

Farbkennzeichnung

Ampere
Farbe

2 Pink
4 Braun
6 Grün
10 Rot
16 Grau
20 Blau
25 Gelb
35 Schwarz
50 Weiß
63 Kupfer
Gerätesicherungen
Auslöseverhalten der Feinsicherung Kennbuchstabe
Superflink
FF

Flink
F

Mittelträge
M

Träge
T

Superträge
TT


NHSicherungen

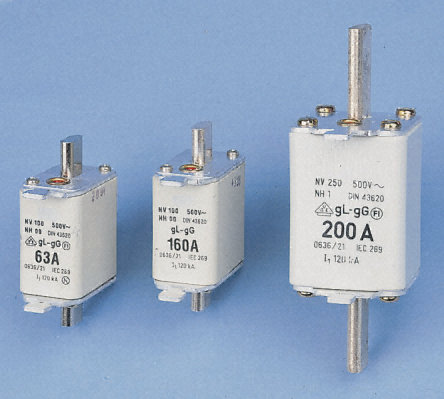

NH Sicherung
NH Sicherung der Größe C00 gibt es in folgenden Stärken:

}


Nennstrom

COO-10A
COO-16A
COO-20A
COO-25A
COO-35A
COO-50A
COO-63A
COO-80A
COO-100A
OO-125A
OO-160A




Technische Daten

Betriebsspannung:  500V AC
Abschaltkapazität:  120kA
Verlustleistung:  3 bis 30W




Abmessungen (mm)

Typ  000  0  1  2  3  4
C-00  00  C-0  0  0-S
A  78  78  125  124,5  124,5  134  150  150  200
B  48  50  66,7  67  66  67  67  67  67
C  21  28  21  28  39  40  56  69  90
D  42  44  42  44  49  55  62,5  76  107
E  52  54  52  54  59  65  72,5  86  117
F  45  44  63,5  61  61  61  61  61  62
G  1,5  3  1,6  3  3  3  3  3  3
H  15  15  15  15  15  20  26  32  65
I  6  6  6  6  6  6  6  8  8
J  7  8,5  7  8,5  14  14  15  16  21
K  10  10  10  10  10  10  10  10  10
L  -  -  -  -  -  -  -  -  150
M  -  -  -  -  -  -  -  -  14


Sicherungen entsprechen Standards nach DIN, VDE und IEC. Sie lassen sich wie folgt klassifizieren:
gL/gG  Allgemeine Anwendungen, z.B. ohmsche Lasten
aM  Motor-Lasten oder Ãhnliche induktive Anwendungen
gTr  Transformator-Lasten oder Ãhnliche hochinduktive Anwendungen
gF/gTF  Hohe Spannungen 750 bis 1000V
aR/gR  Hohe Abschaltgeschwindigkeit für Halbleiter-Schutz
aR  Teilbereichsschutz (Kurzschluß)
gR  Ganzbereichsschutz (Kurzschluß und Überlast)
gB  Spezial-Anwendungen z.B: Bergbau





Sicherungsautomaten

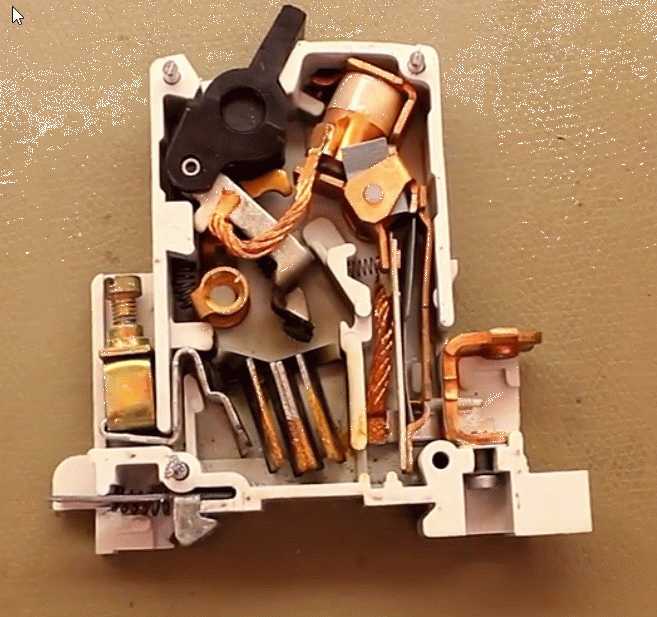

Leitungsschutzschalter auch Automaten genannt oder auch früher HLS für Haushaltleitungsschutzschalter dienen zum Schutz von Kabeln und Leitungen gegen Überlast und bei Kurzschluss.
Sie besitzen zwei unterschiedliche Auslöser:
• einen zeitverzögerten thermischen Auslöser für den Überlastschutz
• einen elektromagnetischen Auslöser für den Kurzschlussschutz

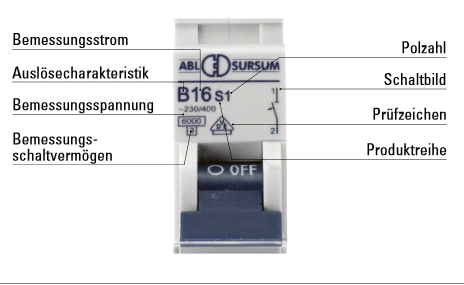

Folgende Daten müssen auf einen Automaten vermerkt sein:
1
 Name und oder Warenzeichen des Herstellers
2
 Typenbezeichnung des Herstellers
3
 Bemessungsstrom
 16 gibt den Bemessungsstrom ( Nennstrom ) an
4
 Auslösecharackteristik
 B 16 zeigt die Auslösecharakteristik von B an ( siehe Tabelle unten)
5
 Bemessungsspannung
 Gibt die maximale Betriebsspannung an , zusätzlich ist noch das Zeichen für Wechsel oder Gleichstrom angegeben
6
 Bemessungsschaltvermögen
 Im Beispiel oben  mit 6000 Ampere angegeben, ist der maximal Strom der von diesem Automat noch sicher getrennt werden kann
7
 Polzahl
8
 Schaltbild


Charakteristik Sicherungsautomaten

Sicherungsautomaten sind in Kategorien eingeteilt mit den Bezeichnungen B, C oder D, was etwas über die Trägheit der Automaten aussagt.
Die folgenden Kennwerte gelten bei einer Umgebungstemperatur von 30 ° Celsius und Automaten mit einen Nennwert bis 63 Ampere
Kategorie
 Thermische Auslösung
 Abschaltzeit
 Magnetische Auslösung
 Abschaltzeit
Verwendung
B
 1,45 X In ( Nennstrom)
 unter  einer Stunde
 5 X In ( Nennstrom)
 unter  0,1 Sekunden
Zur Absicherung von Licht,Steckdosen, und Steuerstromkreisen. Der Dauerstiom entspricht den von Schmelzeinsätzen gleicher Nennstärke.Diese können durch B-Automaten ersetzt werden.
C
 1,45 X In
unter  einer Stunde 10 X In
 unter  0,1 Sekunde
Zum Schutz von Motoren und Transformatoren
Sie eignen sich besonders zum Schutz von Glühlampen und parallel Kompensierten Leuchstoffgruppen.
Der Kurzschlussauslöser entspricht dem 5 bis 10 rfachen des Nennstromes.
D
 1,45 X In
 unter  einer Stunde 20 X In
 unter 0,1 Sekunde
Zum Schutz von Verbrauchern mit sehr hohen Einschaltspitzen.
Spricht zwischen dem 10 und 20 fachen Nennstrom an..
Nicht geeignet zum Einsatz als Leitungsschutz.


Maximale Abschaltzeiten bei Erd oder Körperschluss
Steckdosenkreise bis 35A müssen unterhalb von 0,2 Sekunden abschalten.
Fest angeschlossene Betriebsmittel müssen unterhalb von 5 Sekunden abschalten.
