Mit dem Bluetooth Funkmodul NIBObee Blue lässt sich der Roboter mittels einer Android App fernsteuern.
Zusätzlich werden alle Sensorwerte live auf dem Smartphone angezeigt.
Der Quellcode der Android App ist als Open-Source frei verfügbar.

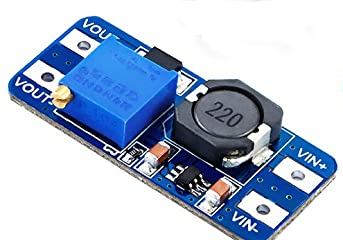

Eingangsspannung 2-24 VoltAusgangsspannung 5-28 Volt
max. 2 Ampere
Produktbeschreibungen

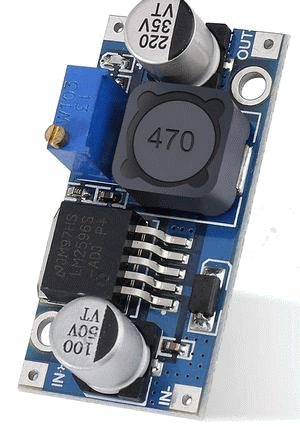

Funktionen:-DC-DC-Step-Down-Modul
-Erweiterter Festkörperkondensator, Kurzschluss- und Übertemperaturschutz.
-Eingangsspannung DC 3,2 V bis 40 V, Die Eingangsspannung muss 1,5 V höher als die Ausgangsspannung sein. Es kann nicht verstärkt werden.
-Ausgangsspannung DC 1,25 V bis 35 V stufenlos einstellbare Spannung, hoher Wirkungsgrad (maximal 92%), der maximale Ausgangsstrom beträgt 3A.
LED-Anzeigeausgang.
-Wird häufig für die mobile Stromversorgung für Heimwerker, zur Überwachung der Stromversorgung, für Buggys, für die Versorgung mit Kommunikationsgeräten usw. verwendet.
Technische Daten:
Modell: LM2596 DC-DC-Abwärtsmodul
Eingangsspannung: DC 3,2 V ~ 40 V
Ausgangsspannung: DC 1,25 V ~ 35 V (einstellbar)
Ausgangsstrom: 3A (max)
Umwandlungseffizienz: 92% (max)
Ausgangswelligkeit: <30 mV
Schaltfrequenz: 65 kHz
Bitte beachten Sie:
1) Die Eingangsspannung muss höher als die Ausgangsspannung sein, kein Boost.
2) Vertauschen Sie nicht die Eingangs- und Ausgangsschnittstelle.
3) Wenn der Ausgangsstrom größer als 2,5 A ist (Ausgangsleistung größer als 10 W), fügen Sie bitte einen Kühlkörper hinzu, um lange zu arbeiten.

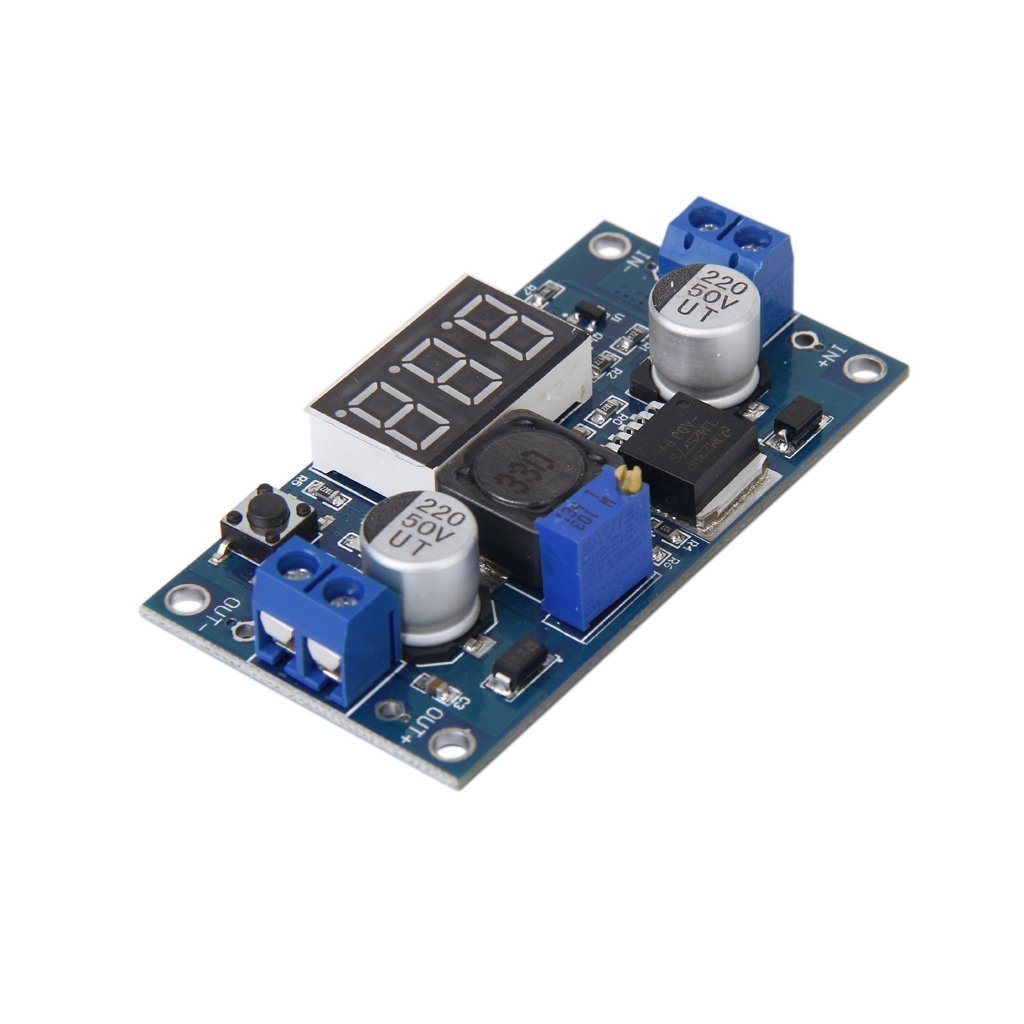

LM2577 nicht isolierten Schub modulewith 3-stellige LED-Anzeige
Eingangsspannung: DC 3-34V
Ausgangsspannung: DC 4-35V (stufenlos einstellbar)
Eingangsstrom: 3A (max.)
Ausgangsstrom: 2,5 A (max.)
Groesse (L x B x H): Ca. 2,56 x 1,4 x 0,5 Zoll / 6,5 x 3,5 x 1,2 cm
Anpassung Methode: Zuerst den Eingangsleistung (3-34V), dann verwenden Sie Multi-Meter zur Ausgangsspannung
zu ueberwachen und das Potentiometer.
Lieferumfang:1 x LM2577 Macht Modul

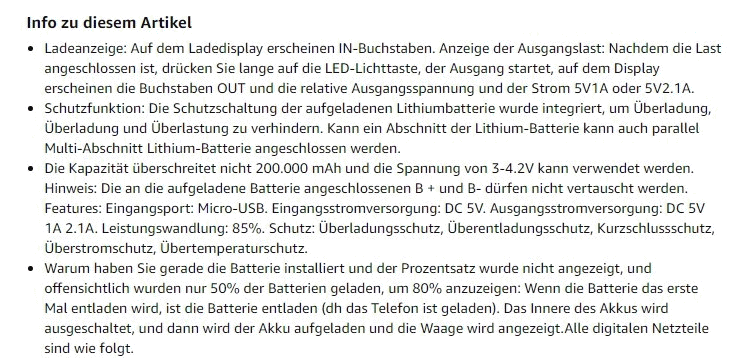

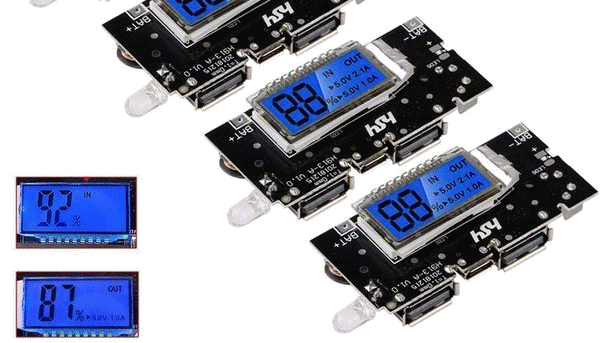

1. Die B + und B- auf die verstärkte Batterie angeschlossen wird, muss nicht rückgängig gemacht werden.
2. Lange drücken Sie den Schalter, die manboard auf dem USB-Ausgang drehen wird, drücken Sie lange es wieder den USB-Ausgang auszuschalten, drücken Sie den Schalter zweimal auf die Lampe einzuschalten, und drücken Sie erneut zweimal die Lampe auszuschalten
3. Wenn die Platte zum ersten Mal verwenden, bitte 5V Netzteil an den Micro-USB-Anschluss verbinden Sie das Board zu aktivieren.
Unterstützung für Multi-Batterie in Parallelschaltung.
Wie die richtige Batterie wählen:
Die Batterie sollte flach 18650 sein, 65mm lange, spitze Batterie nicht verwendet werden kann. Wenn Sie alte Batterien verwenden, unterschiedliche Kapazitäten, verschiedene Marken sind nicht verfügbar, zerlegen Sie die Batterie, um sicherzustellen, dass jede Spannung zumindest 3,5 V oder mehr beträgt, wenn die Spannung zu niedrig ist, dann können Sie es in die Batterie legen (Hinweis: Sie können auch Lithium-Batterie, Handy-Tablette Batterie verwenden).
Wie zu unterscheiden zwischen Batterie + -Pol und Power-Box + -Pol:
Im allgemeinen hat die 18650 eine negative Elektrode in der Ebene, und ein positives Loch in dem Loch. Darf nicht anti-Batterie, anti-burn einmal installiert installiert werden, und dann paarweise geladen ist nutzlos.
Warum gibt es keine Leistung, nachdem die Batterie installiert ist:
Nach dem Einbau der Batterie, die Sie in der 5V-Ladegerät stecken muss um es zu aktivieren.

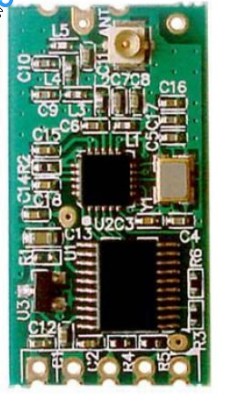

HC 12
Produktbeschreibungen

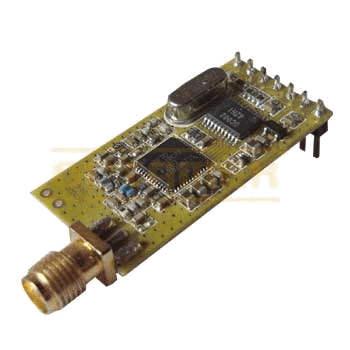

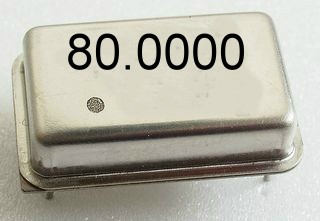

Der Addicore nRF24L01 ist eine 2,4 GHz ISM-Band-Sender-Empfänger.Die Sender-Empfänger besteht aus einem vollig integrierten Frequenz-Synthesizer, einem Powersverstärker, einem Quarzoszillator,
einem Demodulator, einem Modulator, einer verstärkten ShockBurst und der Protokoll-Moto.
Ein Host-Mikrockontroller kann das nRF24L01 + über eine 4-Pin Serial Peripheral Interface (SPI) kommunizieren und konfigurieren.
Die Konfigurationsregister sind über die SPI-Verbindung zugänglich.
Die konfigurierbaren Parametern einhält Frequenzkanal (125 auswählbare Kanäle), Ausgangsleistung und Datenrate
(Datenraten: 250kbps, 1Mbps und 2Mbps)
Das Modul hat 5V-tolerante Eingänge, die eine direkte Verbindung der SPI-Pins mit dem Arduino ermöglichen.
Interne Filterung führt zu hohen Margen bei der Erfüllung RF regulatorischen Standards.
Das Radio des Moduls arbeitet mit Gaussian-Frequency-Shift Keying (GFSK) -Modulation sowie schnellem Automatic Gain Control (AGC)
Spezifikation:
Frequenz: 2.4GHz~2.5GHz
Betriebsspannung: 3 ~ 3,6V max
Stromstärke: 115mA
Mehrfrequenz: 125 Frequenz
Für bis zu sechs Kanäle des Datenempfangs
Paket enthält:

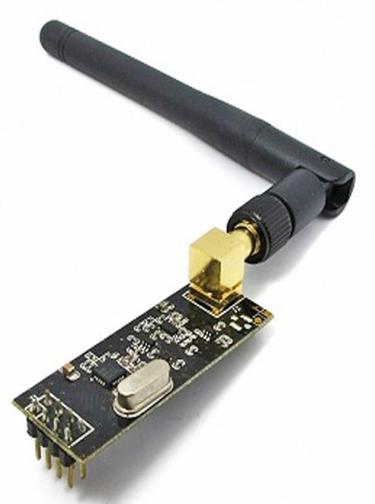

3 x NRF24L01+PA+LNA Drahtloser Sender-Empfänger Modul
3 x SMA Antenna
Ein oder Ausgangerweiterung
Schaltungsbeschreibung:
Mit einem Sperrwandler, bestehend aus dem Transistor und dem Trafo,
wird aus 9 V Batteriespannung eine Spannung von > 300 V erzeugt, die
im Kondensator C3 gespeichert wird. Wenn die Ladung des Kondensators
groß genug ist, kommt es zu einer Endladung über den gasgefüllten
Überspannungsableiter „FS1“. Es fließt sehr kurzzeitig eine sehr große
Energie durch die Primärspule des Hochspannungstrafos „TR1“ und ein
Funke am Ausgang springt über. Dieses Funktionsprinzip nennt man auch
„Funkengenerator nach dem Tesla-Prinzip“.

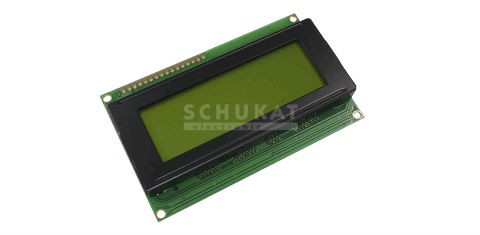

YC 1602E
2 mal 16 Zeichen
Working life: more than 2000 hours
Light power: <5mW
Supply Voltage: 4.5VDC
Operating Current: <40mA
Operating temperature: -36 ~ 65
Leuchtet ab 1,8 Volt( 1mA) - 4,4 Volt ( 15 mA)
(121232)

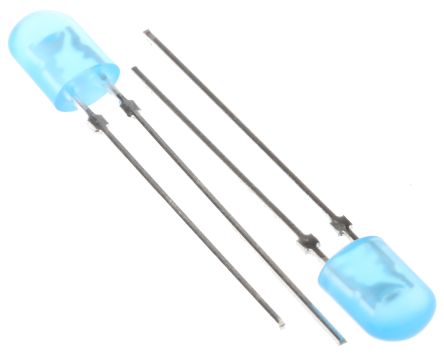

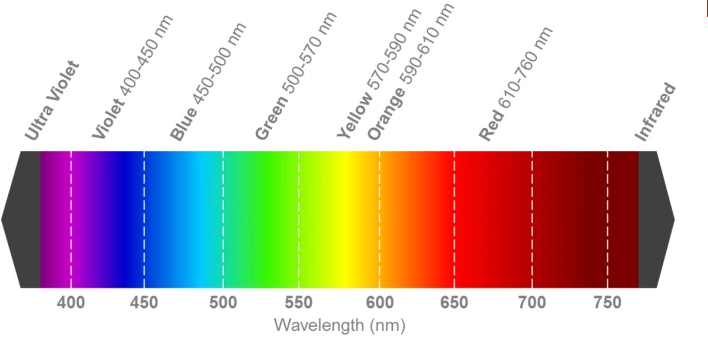

Die ovalen 5 mm Screen Master-LEDs von Cree
sind speziell für den Einsatz in Schildern mit variablen Botschaften und
Fahrgastinformationsschildern konzipiert. Diese Leuchtdioden (LEDs)
sind geeignet für Anwendungen im Freien, bei denen ein breites Sichtfeld
erforderlich ist. Die ovalen 5-mm-Screen Master-LEDs bieten einen
großen Betrachtungswinkel und gute Lesbarkeit im Sonnenlicht sowie ein
Anti-UV-Material innerhalb des Harzes, das Auswirkungen langfristiger
Einwirkung direkter Sonneneinstrahlung verringert. Die LED-Lampen wurden
unter Verwendung eines fortschrittlichen optisch hochwertigen
Epoxidharzes hergestellt, das eine hohe Wärme- und Feuchtebeständigkeit
bietet und sind daher ideal für den Außeneinsatz in Schilder- und
Signalanwendungen.
Elektronische Schilder und Signale (ESS)
Farbbildschirme
Autobahnschilder
Schilder mit variablen Meldungen (VMS)
Werbeschilder
Tankstellenschilder
Cree - Einfarbige LEDs
| Eigenschaft | Wert |
|---|---|
| LED Farbe | Blau |
| Gehäusetyp | 5 mm (T-1 3/4) |
| Montage Typ | Durchsteckmontage |
| Anzahl der LEDs | 1 |
| Durchlassspannung | 4 V |
| Lichtstärke | 2130 mcd |
| Anzahl der Pins | 2 |
| Linsenform | Oval |
| Wellenlänge typ. | 475 nm |
| Abmessungen | 5.1 (Dia.) x 7mm |
| Durchlassstrom | 35mA |

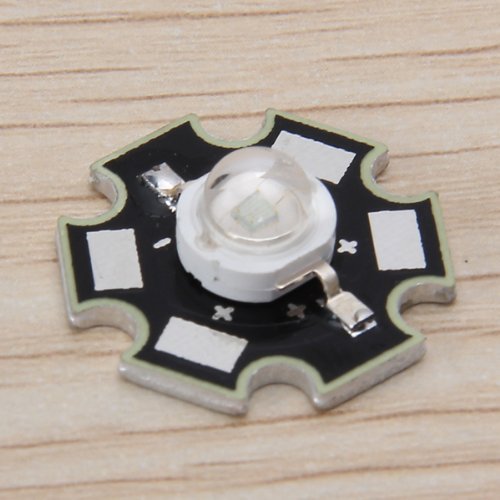

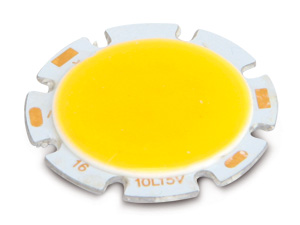

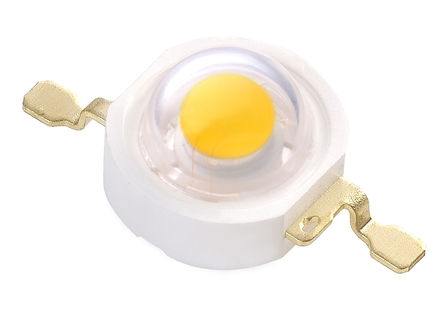

3W hoch Power star LED Licht Lampe Lampe (blau)
Built-in Heizplatte zum Kuehlen
Hervorragend fuer Lichtquellen fuer Videokamera, Aquarium, Dekoration Licht, etc
Parameter:
Leistung: 3W
Spannung: 3.0V ~ 4.0V DC
Strom: 700mA
Lichtstrom: 60 ~ 80LM
Betrachtungswinkel: 120 Grad
Wellenlaenge: 460-470NM
Emitting Farbe: Blau
Glasfarbe: Wasser klar

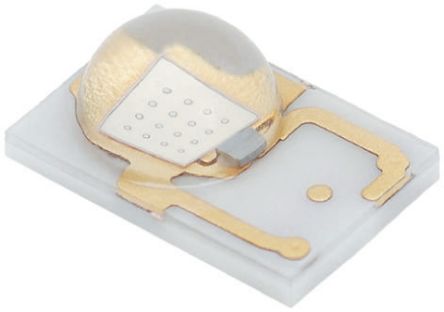

LEDs Lumileds LUXEON Serie Rebel
Die Serie LUXEON Rebel von Lumileds umfasst
hochwertige, zuverlässige LEDs. Sie bieten Flexibilität beim Design mit
hoher Leistung, wodurch es einfacher zu erstellen energiesparende
Leuchten.
Luxeon Rebel Universal weiße LEDs
Die Luxeon Rebel
weiße LEDs sind geeignet für eine Vielzahl von Beleuchtungsanwendungen.
Sie produzieren ein hochwertiges weißes Licht und sind eine beliebte
Wahl für die Beleuchtung und Beleuchtung Designs. Der weißen LEDs
liefern nutzbares Licht und eine höhere Leuchtdichte. Sie eignen sich
für Anwendungen wie Läden, Büros, Außenbereiche und Hotels.
Luxeon Rebel Farb-LEDs
Es
gibt eine Vielzahl von Farben verfügbar von Diese Familie von LEDs. Sie
bieten eine Satte Farben aus einer hochwertigen und zuverlässige LED.
Die Farben gehören: grün, hellblau, blau, Royal-blau, rot, rot-orange,
PC orange und orange. Die Luxeon Rebel farbigen LEDs sind IDEA zur
Wandlung Architektur, Stufen, Restaurants, veranstaltungsorten und
branding.
Merkmale des LUXEON Rebel LEDs:
Lebensdauer: über 50.000 Stunden
Ultrakompakte SMD-Bauweise
Gehobene Lichtleistung und Flussdichte
Gehäusegröße: 4,37 x 3,17 x 2 mm
| Eigenschaft | Wert |
|---|---|
| LED Farbe | Blau |
| Montage Typ | Oberflächenmontage |
| Anzahl der LEDs | 1 |
| Durchlassspannung | 2,95 V |
| Anzahl der Pins | 3 |
| Betrachtungswinkel | 125 ° |
| Lichtstrom | 520 mW |
| Linsenform | Round |
| Wellenlänge typ. | 447,5 nm |
| Abmessungen | 4.61 x 3.17 x 2.1mm |
| Serie | LUXEON Rebel |
| Linsenfarbe | Klar |

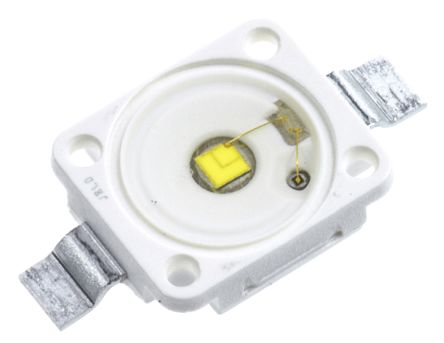

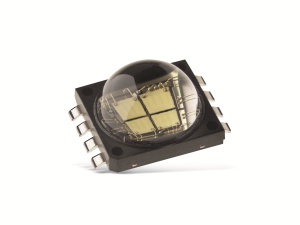

| Eigenschaft | Wert |
|---|---|
| LED Farbe | Weiß |
| Montage Typ | Oberflächenmontage |
| Anzahl der LEDs | 1 |
| Durchlassspannung | 3,45 V |
| Lichtstärke | 38,5 cd |
| Anzahl der Pins | 2 |
| Betrachtungswinkel | 120 ° |
| Lichtstrom | 116 LM |
| Linsenform | Round |
| Abmessungen | 7.2 x 6.2 x 1.9mm |
| Linsenfarbe | Klar |
| Oberflächenfarbe | 5600K |
| Serie | Platinum DRAGON |
| LED Material | GaN |

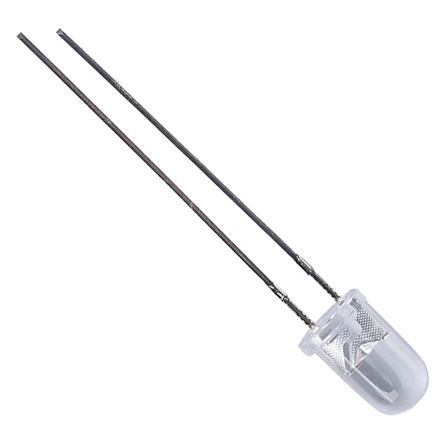

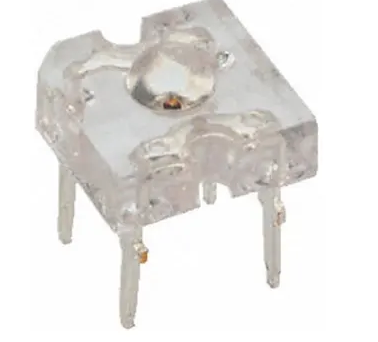

3,3V
max. 30 mA
465 nm

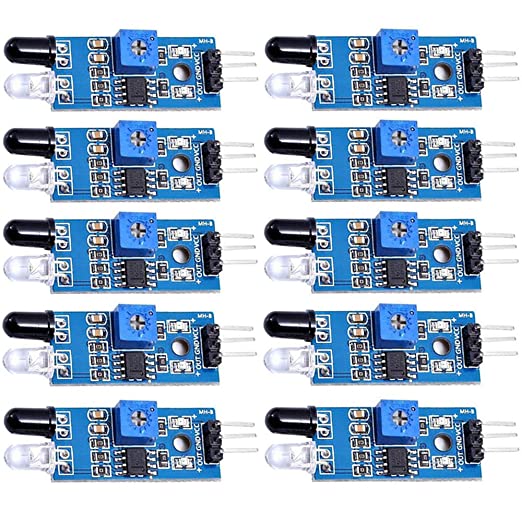

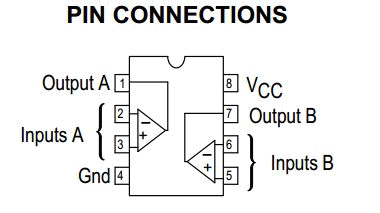

Mit LM 393
Die durchsichtige Led ist der Sender
Digitaler Ausgang
LM386 Mono Audio Amplifier Modul
1. Onboard LM386 Chip
2. 200 verschiedene Vorteile für Schaltkreise.
3. On-board speaker wiring block
4. On-board 10K variabler Widerstand, Sie können das Volumen des erweiterten Volumens einstellen.
5. Onboard power indicator
6. Die Chip-Pin-Leads können direkt Audiosignal eingeben.
7. Betriebsspannung: 5 ~ 12 V.
8. Maße: 41 mm x 13 mm.
Lieferumfang:
5 x LM386 Mono-Audio-Verstärker-Modul

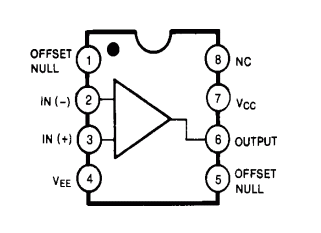

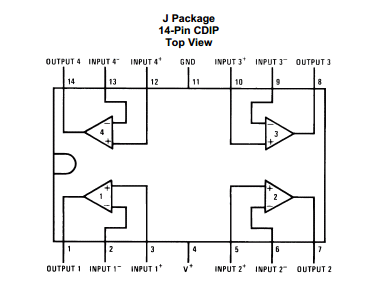

2 fach Opa mit J-Fet Eingang

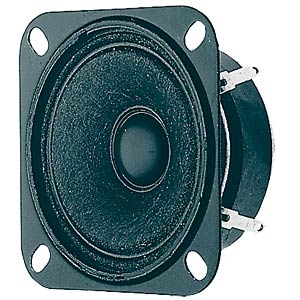

Resonanzfrequenz 3200 Hz
Datenblatt2

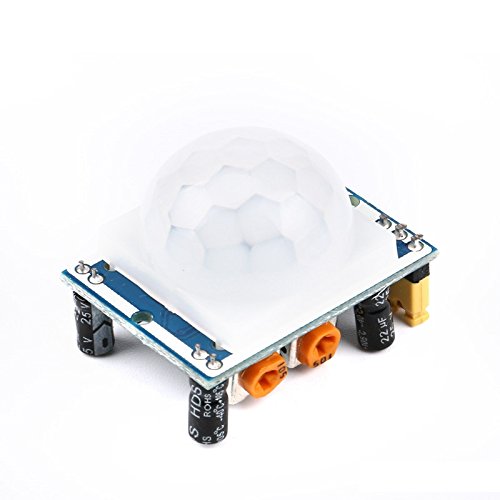

Der Ausgang des Radarmodul liegt auf Minus und geht bei Bewegungserkennung für eine festgelegte Zeit von ca. 2 bis 3 Sekunden auf Plus,
bei erneuter Betätigung wird nachgetriggert.
Wenn der Eingang CDS ( Freigabe) auf Minus gelegt wird ist das Radarsignal unterbunden, ein unbelegter Eingang gibt das Signal wieder frei.
Diese Funktion wird bei dieser Schaltung aber nicht genutzt.
Schaltregler

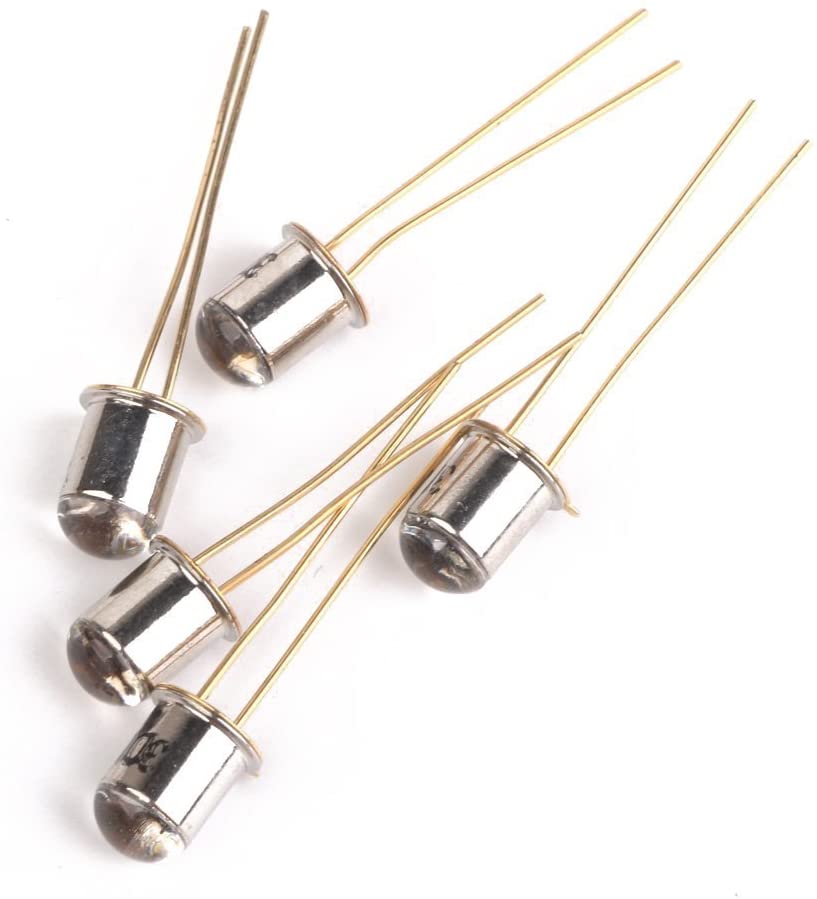

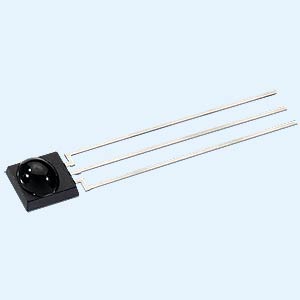

TOOGOO(R) 3DU5C Metall Silizium Fototransistor Transistor
Wellenlaenge (nm): 880
Aussehen: M5 Glaslinse mit Nickel Kappe
5GLB Vr (V): 5 ; Vf (V): 1,3 ; IR (uA): 10 ; PO (mw): 2
Groesse (L x Durchm.): Ca. 28 x 5 mm / 1,1 x 0,2 Zoll

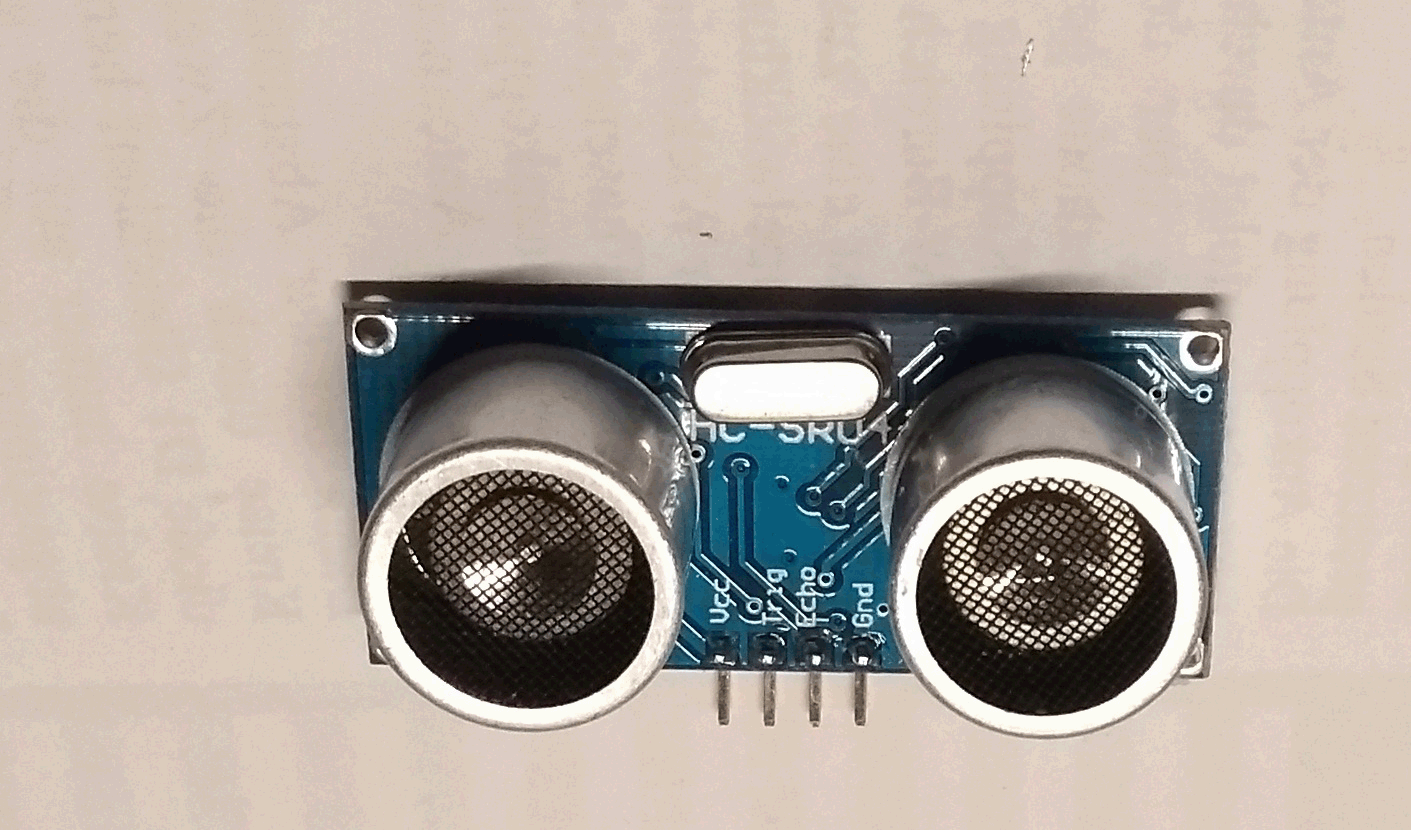

Der erlaubte Messfehler ist +/-1-3 cm.

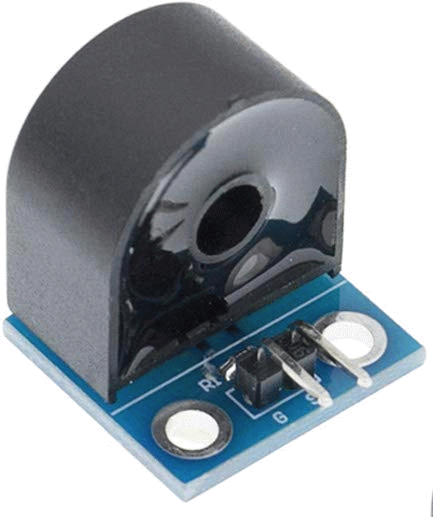

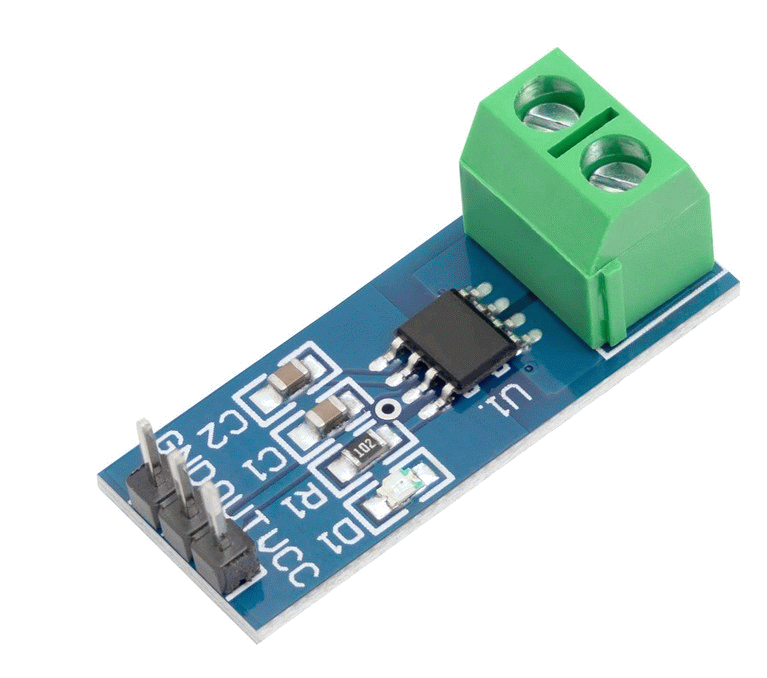

und gibt ohne Belastung 2,5 Volt am Ausgang ab .
Bei einen Strom von 1 Ampere gibt er 2,685 Volt aus.ö
Bei Strom von - 1 Ampere gibt er 2,315 V aus.
ACS 712
Spezifikation des NEO-6M GPS-Moduls:
Spannung: 2,7 V bis 5
Stromverbrauch: 45 mA (Normalmodus), 11 mA (Energiesparmodus)
Satellitenverfolgung: 22 Satelliten auf über 50 Kanälen
Kommunikationsprotokoll: NMEA
Aktualisierungsrate: Bis zu 5 Hz
Empfindlichkeit: -161 dBm Verfolgung, -147 dBm Erfassung
Antenne: Eingebaute Patchantenne
Unterstützt SBAS (WAAS, EGNOS, MSAS, GAGAN)
Betriebstemperatur: -40 °C bis +85 °C
Baudrate: Konfigurierbar, Standard bei 9600 (unterstützt höhere Raten 115200)
PIN:
GND: ist der Erdungsstift und muss mit dem GND-Stift auf dem Arduino verbunden werden.
TxD: (Sender-)Stift wird für die serielle Kommunikation verwendet.
RxD:(Receiver)-Pin wird für die serielle Kommunikation verwendet.
VCC: versorgt das Modul mit Strom. Sie können es direkt an den 5-V-Pin des Arduino anschließen.
